# Flex Messageのレイアウト

Flex Messageでは、CSS Flexible Box(CSS Flexbox) (opens new window)の仕様に基づき、複雑なレイアウトのメッセージを構築できます。CSS FlexboxのFlexコンテナがFlex Messageのボックスに相当し、CSS FlexboxのFlexアイテムがFlex Messageのコンポーネントに相当します。

ここでは、Flex Messageのレイアウトを作成する方法を学びます。JSONスキーマについて詳しくは、『Messaging APIリファレンス』の「Flex Message」を参照してください。

# ボックスコンポーネントの向き

ボックスコンポーネントには、横向きと縦向きの2種類があります。横向きのボックスは水平ボックス、縦向きのボックスは垂直ボックスと呼ばれます。向きによって、ボックスの主軸と交差軸が決まります。主軸は向きに平行で、水平ボックスの主軸は水平、垂直ボックスの主軸は垂直です。交差軸は主軸に対し垂直です。主軸によって、ボックスの子コンポーネントの配置が決まります。詳しくは、「余白を使った子コンポーネントの配置」を参照してください。

ボックスコンポーネントの向きを指定するには、layoutプロパティを指定します。水平ボックスと垂直ボックスに加え、ベースラインボックスも利用できます。

ボックス layoutプロパティ 主軸 交差軸 子要素の配置
水平ボックス horizontal 水平 垂直 水平
垂直ボックス vertical 垂直 水平 垂直
ベースラインボックス baseline 水平 垂直 水平
詳しくは、「ベースラインボックスの子コンポーネント」を参照してください。

# ベースラインボックスの子コンポーネント

ベースラインボックスは水平ボックスと同様に動作します。ただし、水平ボックスとは、以下の点で動作が異なります。

# 垂直方向の揃え位置

ベースラインボックス内のコンポーネントは、同じベースラインによって垂直方向に整列されます。つまり、フォントサイズに関係なく、すべての子コンポーネントのベースラインが同じになります。アイコンコンポーネントのベースラインはアイコン画像の底辺です。

# 使用できないプロパティ

ベースラインボックスの子コンポーネントでは、gravityプロパティとoffsetBottomプロパティは利用できません。

# 使用できる子コンポーネント

ボックスのlayoutプロパティによって、子コンポーネントとして使用できるコンポーネントが異なります。

ベースラインボックス 水平ボックス
垂直ボックス
ボックス
ボタン
画像
アイコン
テキスト
スパン
(テキストの子要素として使用できます)
セパレータ
フィラー (deprecated)

✅:ボックス内で使用できる ❌:ボックス内で使用できない

# コンポーネントのサイズ

コンポーネントのpositionプロパティがrelativeに設定されている場合、コンポーネントの幅と高さはコンポーネントのflexプロパティで決まります。

# 水平ボックス内の幅の分配

水平ボックスでは、子コンポーネントのflexプロパティが1以上に設定されている場合、親ボックスの幅を兄弟コンポーネントと共有します。flexプロパティのデフォルト値は1です。それぞれの子コンポーネントが取得する幅の割合は、flexプロパティの値の合計に対する、子コンポーネントのflexプロパティの値で決まります。

たとえば、水平ボックスに2つのコンポーネントがあり、1つはflexプロパティが2に設定され、もう1つは3に設定されているとします。すると、利用可能な幅(水平ボックスの幅)は2:3の比率で分割され、各コンポーネントに割り当てられます。

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "horizontal",
    "contents": [
      {
        "type": "text",
        "text": "Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua.",
        "wrap": true,
        "color": "#ff0000",
        "flex": 2
      },
      {
        "type": "text",
        "text": "Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua.",
        "wrap": true,
        "color": "#0000ff",
        "flex": 3
      }
    ]
  }
}

コンポーネントのflexプロパティが0の場合、コンポーネントはボックスの幅のうち、コンポーネントの内容をすべて表示するのに必要な幅を取ります。ただし、ボックスの幅からはみ出した部分は表示されません。

たとえば、水平ボックスに3つの子コンポーネントがあり、それぞれのflexプロパティが023に設定されているとします。最初のコンポーネントはflexプロパティが0に設定されているため、テキスト「Hello」に合わせて幅を取ります。そして、利用可能な残りの幅は、下図のように、2:3の割合で残りの2つのコンポーネントに割り当てられます。

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "horizontal",
    "contents": [
      {
        "type": "text",
        "text": "Hello",
        "color": "#00ff00",
        "flex": 0
      },
      {
        "type": "text",
        "text": "Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua.",
        "wrap": true,
        "color": "#ff0000",
        "flex": 2
      },
      {
        "type": "text",
        "text": "Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua.",
        "wrap": true,
        "color": "#0000ff",
        "flex": 3
      }
    ]
  }
}
flexプロパティとCSS Flexbox

水平ボックス内の子コンポーネントのflexプロパティは、CSS Flexboxのflexプロパティと次のように対応しています。

Flex Messageの子コンポーネントのflexプロパティの値 対応するCSS Flexboxのスタイル
0 flex: 0 0 auto;
0以上 flex: X 0 0;(Xは子コンポーネントのflexプロパティの値)

# 垂直ボックス内の高さの分配

垂直ボックスでは、子コンポーネントのflexプロパティが1以上に設定されている場合、親ボックスの高さを兄弟コンポーネントと共有します。flexプロパティのデフォルト値は0です。それぞれの子コンポーネントが取得する高さの割合は、flexプロパティの値の合計に対する、子コンポーネントのflexプロパティの値で決まります。

下の例では、水平ボックスに2つの垂直ボックスがあります。最初の垂直ボックスには5行を占めるテキストがあり、2番目の垂直ボックスには2つのテキストと3つのセパレータがあります。

このとき、各コンポーネントは次のルールで配置されています。

  1. 左側の垂直ボックスが5行分の高さがあるため、右側の垂直ボックスも同じ高さになります。
  2. 右側の垂直ボックスの子コンポーネントは、高さ全体を占める必要がないため、余白ができます。
  3. 2つのテキストのflexプロパティの値(23)をもとに、余白が2:3に分割され、各コンポーネントに割り当てられます。

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "horizontal",
    "contents": [
      {
        "type": "box",
        "layout": "vertical",
        "contents": [
          {
            "type": "text",
            "wrap": true,
            "text": "TEXT\nTEXT\nTEXT\nTEXT\nTEXT"
          }
        ],
        "backgroundColor": "#c0c0c0"
      },
      {
        "type": "box",
        "layout": "vertical",
        "contents": [
          {
            "type": "separator",
            "color": "#ff0000"
          },
          {
            "type": "text",
            "text": "flex=2",
            "flex": 2
          },
          {
            "type": "separator",
            "color": "#ff0000"
          },
          {
            "type": "text",
            "text": "flex=3",
            "flex": 3
          },
          {
            "type": "separator",
            "color": "#ff0000"
          }
        ]
      }
    ]
  }
}
CSS flexプロパティとCSS Flexbox

垂直ボックス内の子コンポーネントのflexプロパティは、CSS Flexboxのflexプロパティと次のように対応しています。

Flex Messageの子コンポーネントのflexプロパティの値 対応するCSS Flexboxのスタイル
0 flex: 0 0 auto;
0 or greater flex: X 0 auto;(Xは子コンポーネントのflexプロパティの値)

# ボックスの幅

ボックスの幅は、widthプロパティを使って、ピクセル単位、または親コンポーネントの幅に対するパーセンテージで指定できます。水平ボックス内の子ボックスの幅を指定した場合、子ボックスのflexプロパティは0に設定されます。

widthプロパティをピクセルで指定する場合

バブルの幅は、デバイスの画面サイズに依存します。バブルの全体的なレイアウトを調整するためにwidthプロパティをピクセルで指定すると、最終的に予期せぬレイアウトになることがあります。デバイスの画面サイズの影響を受けにくくするために、flexプロパティを使うことをお勧めします。

# ボックスの最大幅

ボックスの最大幅は、maxWidthプロパティを使って、ピクセル単位、または親コンポーネントの幅に対するパーセンテージで指定できます。maxWidthプロパティはwidthプロパティよりも優先されます。widthプロパティから算出されるボックスの幅が、maxWidthプロパティから算出されるボックスの幅よりも大きい場合、ボックスの幅はmaxWidthプロパティの値に設定されます。

# ボックスの高さ

ボックスの高さは、heightプロパティを使って、ピクセル単位、または親コンポーネントの高さに対するパーセンテージで指定できます。水平ボックスの子ボックスの高さを指定した場合、子ボックスのflexプロパティは0に設定されます。

# ボックスの最大高

ボックスの最大高は、maxHeightプロパティを使って、ピクセル単位、または親コンポーネントの高さに対するパーセンテージで指定できます。maxHeightプロパティはheightプロパティよりも優先されます。heightプロパティから算出されるボックスの高さが、maxHeightプロパティから算出されるボックスの高さよりも大きい場合、ボックスの高さはmaxHeightプロパティの値に設定されます。

# 画像のサイズ

画像コンポーネントの幅は、sizeプロパティを使って、ピクセル単位、パーセンテージ単位、またはキーワードで設定できます。高さはアスペクト比(aspectRatioプロパティで指定)を維持するように自動調整されます。

単位 許容される値
パーセンテージ 元画像の幅に対する割合。正の整数または小数を%で指定します。 50% 23.5%
ピクセル 正の整数または小数をpxで指定します。 50px 23.5px
キーワード xxsxssmmdlgxlxxl3xl4xl5xlfullのいずれかの値を指定できます。列挙した順にサイズが大きくなります。 md(デフォルト値)

# アイコン、テキスト、スパンのサイズ

アイコンテキストスパンのコンポーネントのサイズは、sizeプロパティを使って、ピクセル単位、またはキーワードで指定できます。パーセンテージは指定できません。

単位 許容される値
ピクセル 正の整数または小数をpxで指定します。 50px 23.5px
キーワード xxsxssmmdlgxlxxl3xl4xl5xlのいずれかの値を指定できます。列挙した順にサイズが大きくなります。 md(デフォルト値)

# その他のコンポーネントのサイズ

ボタンなどのコンポーネントでは、flexプロパティとは異なるプロパティでサイズを指定できます。JSONスキーマについて詳しくは、『Messaging APIリファレンス』の「Flex Message」を参照してください。

# フォントサイズの自動縮小

ボタンテキストのコンポーネントでは、adjustModeプロパティでshrink-to-fitを指定すると、テキストのフォントサイズが自動縮小されます。adjustModeプロパティはベストエフォートで機能するため、プラットフォームによって動作が異なる、あるいは動作しない場合があります。

# フォントサイズ設定に応じたサイズへの拡大縮小

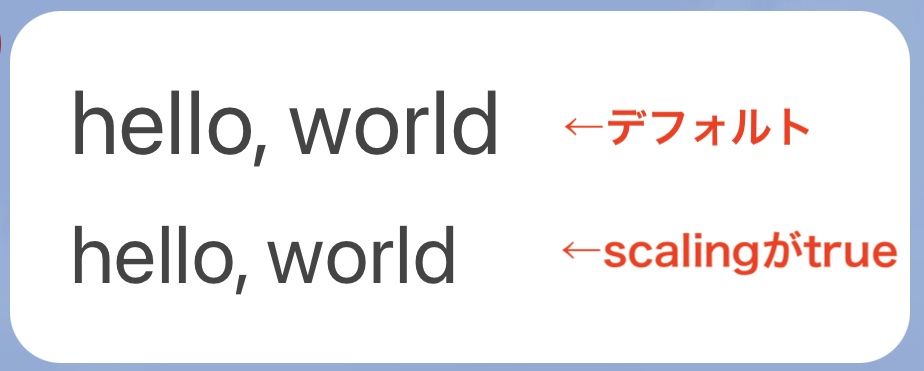

Flex Messageのボタンテキスト、およびアイコンscalingプロパティにtrueを指定すると、LINEアプリのフォントサイズ設定に応じて、フォントサイズやアイコンのサイズが自動的に拡大縮小されます。scalingプロパティをtrueにすることで、アクセシビリティに配慮したメッセージを送ることができます。

フォントサイズが[]の場合 フォントサイズが[特大]の場合

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "vertical",
    "contents": [
      {
        "type": "text",
        "text": "hello, world",
        "size": "30px"
      },
      {
        "type": "text",
        "text": "hello, world",
        "margin": "10px",
        "size": "30px",
        "scaling": true
      }
    ]
  }
}
フォントサイズの自動縮小との併用

ボタンおよびテキストでは、scalingプロパティにtrueを指定し、かつadjustModeプロパティにshrink-to-fitを指定することができます。その場合、フォントサイズが自動的に拡大縮小された結果、テキストの幅がコンポーネントの幅を超えたとき、フォントサイズはコンポーネントの幅に合わせて縮小されます。

以下は、LINEアプリのフォントサイズが[特大]の場合の例です。

dummy dummy
  1. デフォルトの場合
  2. scalingプロパティにtrueを指定した場合
  3. scalingプロパティにtrueを指定し、adjustModeプロパティにshrink-to-fitを指定した場合

# コンポーネントの位置

子コンポーネントがあるボックスに余白がある場合、各コンポーネントを水平または垂直に整列できます。

子コンポーネントを配置するには、親コンポーネントのパディングまたは子コンポーネントのmarginプロパティを使用します。子コンポーネントを主軸上に配置することも、交差軸上に配置することもできます。オフセットは、子コンポーネントを配置するために使用できるもう1つの選択肢です。

# テキストや画像を水平方向に整列させる

テキスト画像のコンポーネントを水平方向に整列させるには、alignプロパティを使用します。alignプロパティは親コンポーネントの向きの影響を受けません。利用可能な整列オプションは以下のとおりです。

  • 左揃え:start
  • 右揃え:end
  • 中央揃え:center(デフォルト値)

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "vertical",
    "contents": [
      {
        "type": "text",
        "text": "align=start",
        "align": "start"
      },
      {
        "type": "separator",
        "color": "#ff0000"
      },
      {
        "type": "text",
        "text": "align=center",
        "align": "center"
      },
      {
        "type": "separator",
        "color": "#ff0000"
      },
      {
        "type": "text",
        "text": "align=end",
        "align": "end"
      }
    ]
  }
}

# テキスト、画像、ボタンを垂直方向に整列させる

テキスト画像、またはボタンのコンポーネントを垂直方向に整列させるには、gravityプロパティを使用します。gravityプロパティは親コンポーネントの向きの影響を受けません。利用可能な整列オプションは以下のとおりです。

  • 上揃え:top(デフォルト値)
  • 下揃え:bottom
  • 中央揃え:center
注意

ベースラインボックスの子要素ではこの設定は無視されます。

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "horizontal",
    "contents": [
      {
        "type": "box",
        "layout": "vertical",
        "contents": [
          {
            "type": "text",
            "wrap": true,
            "text": "TEXT\nTEXT\nTEXT\nTEXT\nTEXT"
          }
        ],
        "backgroundColor": "#c0c0c0"
      },
      {
        "type": "text",
        "text": "top",
        "gravity": "top"
      },
      {
        "type": "separator",
        "color": "#ff0000"
      },
      {
        "type": "text",
        "text": "center",
        "gravity": "center"
      },
      {
        "type": "separator",
        "color": "#ff0000"
      },
      {
        "type": "text",
        "text": "bottom",
        "gravity": "bottom"
      },
      {
        "type": "separator",
        "color": "#ff0000"
      }
    ]
  }
}

# ボックスのパディングで子コンポーネントを配置する

子コンポーネントをボックスコンポーネントの中に配置するには、ボックスコンポーネントのパディングを使用します。パディングは、親コンポーネントのボーダーと子コンポーネントの間にスペースを割り当てます。利用可能なパディングのプロパティはpaddingAllpaddingToppaddingStartpaddingEndです。パディングはピクセル単位、パーセンテージ単位(親ボックスの幅に対する)、またはキーワードで指定できます。

単位 許容可能な値
パーセンテージ 親ボックスの幅に対する割合。正の整数または小数を%で指定します。 50% 23.5%
ピクセル 正の整数または小数をpxで指定します。 50px 23.5px
キーワード none(パディングなし), xs, sm, md, lg, xl, xxlのいずれかの値を指定できます。列挙した順にサイズが大きくなります。 md(デフォルト値)

paddingToppaddingBottompaddingStartpaddingEndの各プロパティは、paddingAllプロパティよりも優先されます。paddingToppaddingBottompaddingStartpaddingEndが指定されている場合、paddingAllプロパティは無視されます。

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "horizontal",
    "contents": [
      {
        "type": "box",
        "layout": "horizontal",
        "contents": [
          {
            "type": "text",
            "text": "hello, world"
          }
        ],
        "backgroundColor": "#ffffff"
      }
    ],
    "backgroundColor": "#ffd2d2",
    "paddingTop": "20px",
    "paddingAll": "80px",
    "paddingStart": "40px"
  }
}

なお、上のFlex Messageのテキストを長くすると、以下のようにレイアウトされます。

# 余白を使った子コンポーネントの配置

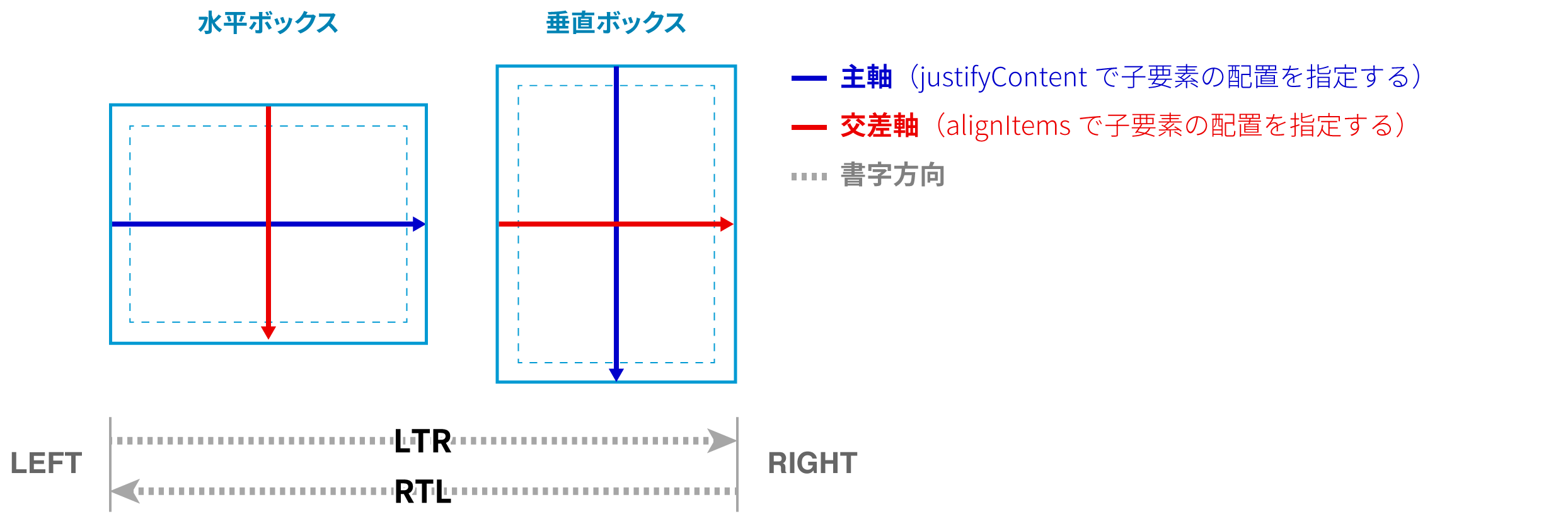

ボックスの余白を使って、子コンポーネントを軸に沿って配置できます。ここでは主軸交差軸に沿ってコンポーネントを配置する方法を学びます。

親ボックスコンポーネントによって主軸と交差軸が変わります

justifyContentプロパティとalignItemsプロパティは、それぞれ主軸と交差軸に沿った子コンポーネントの配置を設定します。親ボックスコンポーネントによって、主軸と交差軸の向きは変わります。

書字方向(LTRまたはRTL)は、親ボックスコンポーネントの向きに関係なく、常に水平方向に適用されます。

# 主軸に沿って子コンポーネントを配置する

ボックスの子コンポーネントを主軸に沿って配置するには、justifyContentプロパティを使用します。主軸の向きは水平ボックスでは水平、垂直ボックスでは垂直です。このプロパティを有効にするには、すべての子コンポーネントのflexプロパティが0である必要があります。なぜなら、子コンポーネントのうち、1つでもflexプロパティが1以上であれば、子コンポーネントは親ボックスいっぱいに広がり、子コンポーネントを配置するスペースがなくなるためです。デフォルトでは、水平ボックスの子コンポーネントはflexプロパティが1になるため注意してください。

justifyContentプロパティの値によって、書字方向がLTRの水平ボックスの子コンポーネントがどのように配置されるか見てみましょう。

プロパティの値 子コンポーネントの配置
flex-start 水平ボックス:親コンポーネントの書字方向の始まる側に寄せます。
垂直ボックス:親コンポーネントの上側に寄せます。
center 親コンポーネントの中心にまとめて配置します。
flex-end 水平ボックス:親コンポーネントの書字方向の終わり側に寄せます。
垂直ボックス:親コンポーネントの下側に寄せます。
space-between 親コンポーネントに均等に配置します。最初と最後の子コンポーネントは親コンポーネントの両端に配置します。子コンポーネント間の余白は均等です。
space-around 親コンポーネントに均等に配置します。親コンポーネントの余白は2×子コンポーネントの数で分割されます。それぞれの子コンポーネントの左右に分割された余白が配置されます。
space-evenly 親コンポーネントに均等に配置します。親コンポーネントの余白はそれぞれの子コンポーネントの左右に均等に配置されます。

たとえば上記のflex-startのFlex Messageを表現するには、以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "direction": "ltr",
  "body": {
    "type": "box",
    "layout": "horizontal",
    "contents": [
      {
        "type": "box",
        "layout": "vertical",
        "contents": [],
        "width": "40px",
        "height": "30px",
        "backgroundColor": "#00aaff",
        "flex": 0
      },
      {
        "type": "box",
        "layout": "vertical",
        "contents": [],
        "width": "20px",
        "height": "30px",
        "backgroundColor": "#00aaff",
        "flex": 0
      },
      {
        "type": "box",
        "layout": "vertical",
        "contents": [],
        "height": "30px",
        "width": "50px",
        "backgroundColor": "#00aaff",
        "flex": 0
      }
    ],
    "justifyContent": "flex-start",
    "spacing": "5px"
  }
}

# 交差軸に沿って子コンポーネントを配置する

ボックスの子コンポーネントを交差軸に沿って配置するには、alignItemsプロパティを使用します。交差軸の向きは水平ボックスでは垂直、垂直ボックスでは水平です。

alignItemsプロパティの値によって、書字方向がLTRの水平ボックスの子コンポーネントがどのように配置されるか見てみましょう。

プロパティの値 子コンポーネントの配置
flex-start 水平ボックス:親コンポーネントの上側に寄せます。
垂直ボックス:親コンポーネントの書字方向の始まる側に寄せます。
center 親コンポーネントの中心にまとめて配置します。
flex-end 水平ボックス:親コンポーネントの下側に寄せます。
垂直ボックス:親コンポーネントの書字方向の終わり側に寄せます。

たとえば上記のflex-startのFlex Messageを表現するには、以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "direction": "ltr",
  "body": {
    "type": "box",
    "layout": "horizontal",
    "contents": [
      {
        "type": "box",
        "layout": "vertical",
        "contents": [],
        "height": "100px",
        "backgroundColor": "#00aaff",
        "flex": 0,
        "width": "85px"
      },
      {
        "type": "box",
        "layout": "vertical",
        "contents": [],
        "height": "30px",
        "backgroundColor": "#00aaff",
        "flex": 0,
        "width": "85px"
      },
      {
        "type": "box",
        "layout": "vertical",
        "contents": [],
        "height": "60px",
        "backgroundColor": "#00aaff",
        "flex": 0,
        "width": "85px"
      }
    ],
    "spacing": "5px",
    "alignItems": "flex-start",
    "height": "200px"
  }
}

# ボックスのspacingプロパティ

コンポーネント間の最小スペースは、親ボックスコンポーネントのspacingプロパティを使って、ピクセル単位、またはキーワードで指定できます。パーセンテージは指定できません。

単位 許容される値
ピクセル 正の整数または小数をpxで指定します。 50px 23.5px
キーワード none(スペースなし)、 xssmmdlgxlxxlのいずれかの値を指定できます。列挙した順にサイズが大きくなります。 md

以下のFlex Messageには、水平ボックスに3つの垂直ボックスが等間隔(md)で配置されています。

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "horizontal",
    "spacing": "md",
    "contents": [
      {
        "type": "box",
        "layout": "vertical",
        "contents": [
          {
            "type": "text",
            "text": "TEXT1"
          }
        ],
        "backgroundColor": "#80ffff"
      },
      {
        "type": "box",
        "layout": "vertical",
        "contents": [
          {
            "type": "text",
            "text": "TEXT2"
          }
        ],
        "backgroundColor": "#80ffff"
      },
      {
        "type": "box",
        "layout": "vertical",
        "contents": [
          {
            "type": "text",
            "text": "TEXT3"
          }
        ],
        "backgroundColor": "#80ffff"
      }
    ]
  }
}

特定のコンポーネントについてこの設定を上書きするには、そのコンポーネントでmarginプロパティを設定します。

# コンポーネントのmarginプロパティ

ある子コンポーネントの前に挿入する最小スペースは、子コンポーネントのmarginプロパティを使って、ピクセル単位、またはキーワードで指定できます。パーセンテージは指定できません。

単位 許容される値
ピクセル 正の整数または小数をpxで指定します。 50px 23.5px
キーワード none(スペースなし)、 xssmmdlgxlxxlのいずれかの値を指定できます。列挙した順にサイズが大きくなります。 md

marginプロパティは、親ボックスのspacingプロパティよりも優先されます。また、ボックスの最初の子コンポーネントにmarginプロパティが指定されている場合、コンポーネントの前にスペースが入ります。

以下のFlex Messageの例では、子コンポーネントとして、3つの垂直ボックスが水平ボックスに配置されています。親である水平ボックスにはspacingプロパティがmdに設定され、3番目の垂直ボックスにはmarginプロパティがxxlに設定されています。

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "horizontal",
    "spacing": "md",
    "contents": [
      {
        "type": "box",
        "layout": "vertical",
        "contents": [
          {
            "type": "text",
            "text": "TEXT1"
          }
        ],
        "backgroundColor": "#80ffff"
      },
      {
        "type": "box",
        "layout": "vertical",
        "contents": [
          {
            "type": "text",
            "text": "TEXT2"
          }
        ],
        "backgroundColor": "#80ffff"
      },
      {
        "type": "box",
        "layout": "vertical",
        "contents": [
          {
            "type": "text",
            "text": "TEXT3"
          }
        ],
        "backgroundColor": "#80ffff",
        "margin": "xxl"
      }
    ]
  }
}

# オフセット

コンポーネントを配置する別の選択肢として、オフセットを使用する方法があります。オフセットのプロパティは、親コンポーネントのpositionプロパティの値、relativeabsoluteによって動作が異なります。ただし、ブロックの最初の子コンポーネントはabsoluteにすることはできません。

使用できるオフセットのプロパティはoffsetTopoffsetBottomoffsetStartoffsetEndです。プロパティの値はピクセル、またはキーワード(onexssmmdlgxlxxl)で指定できます。また、offsetStartoffsetEndにはボックスの幅に対するパーセンテージを、offsetTopoffsetBottomにはボックスの高さに対するパーセンテージを指定することもできます。

以下の「TARGET」と表示されているボックスの位置が、オフセットによってどのように変わるかを見ていきましょう。

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "direction": "ltr",
  "body": {
    "type": "box",
    "layout": "vertical",
    "contents": [
      {
        "type": "box",
        "layout": "horizontal",
        "contents": [
          {
            "type": "text",
            "text": "REFERENCE BOX\n1\n2\n3",
            "align": "center",
            "wrap": true
          }
        ],
        "backgroundColor": "#80ffff"
      },
      {
        "type": "box",
        "layout": "horizontal",
        "contents": [
          {
            "type": "text",
            "text": "TARGET"
          }
        ],
        "backgroundColor": "#ff8080"
      }
    ]
  }
}

# 相対位置の場合のオフセット

コンポーネントを通常の位置を基準に配置するには、positionプロパティをrelativeに設定します。詳しくは、CSS Positioned Layout Module Level 3の「Relative positioning (opens new window)」を参照してください。

プロパティ 説明
offsetTop コンポーネントを通常の位置の上端から下に動かします。
offsetBottom コンポーネントを通常の位置の下端から上に動かします。
offsetStart コンポーネントをテキストの始まる側から動かします。バブルの書字方向がLTRの場合、右に動かします。RTLの場合、左に動かします。
offsetEnd コンポーネントをテキストの終わる側から動かします。バブルの書字方向がLTRの場合、左に動かします。RTLの場合、右に動かします。

「TARGET」と表示されているコンポーネントの通常の位置が1枚目の画像です。positionプロパティとオフセットプロパティを使って位置を動かしたのが2枚目の画像です。

コンポーネントを例のように動かすには、プロパティを以下のように設定します。

プロパティ
position relative
offsetTop 10px
offsetBottom -
offsetStart 40px
offsetEnd -

例のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "direction": "ltr",
  "body": {
    "type": "box",
    "layout": "vertical",
    "contents": [
      {
        "type": "box",
        "layout": "horizontal",
        "contents": [
          {
            "type": "text",
            "text": "REFERENCE BOX\n1\n2\n3",
            "align": "center",
            "wrap": true
          }
        ],
        "backgroundColor": "#80ffff"
      },
      {
        "type": "box",
        "layout": "horizontal",
        "contents": [
          {
            "type": "text",
            "text": "TARGET"
          }
        ],
        "backgroundColor": "#ff8080",
        "offsetTop": "10px",
        "offsetStart": "40px",
        "position": "relative"
      }
    ]
  }
}

# 絶対位置の場合のオフセット

親コンポーネントの外枠を基準に配置するには、positionプロパティをabsoluteに設定します。詳しくは、CSS Positioned Layout Module Level 3の「Absolute positioning (opens new window)」を参照してください。

プロパティ 説明
offsetTop 親要素の上端からコンポーネントの上端までの相対位置を指定します。
offsetBottom 親要素の下端からコンポーネントの下端までの相対位置を指定します。
offsetStart バブルの書字方向がLTRの場合 親要素の左端からコンポーネントの左端までの相対位置を指定します。
バブルの書字方向がRTLの場合 親要素の右端からコンポーネントの右端までの相対位置を指定します。
offsetEnd バブルの書字方向がLTRの場合 親要素の右端からコンポーネントの右端までの相対位置を指定します。
バブルの書字方向がRTLの場合 親要素の左端からコンポーネントの左端までの相対位置を指定します。
注意

オフセットプロパティを指定しない場合のコンポーネントの位置は、端末によって異なる可能性があります。そのため、縦方向(offsetTopまたはoffsetBottom)および横方向(offsetStartまたはoffsetEnd)のオフセットプロパティを明示的に指定することを推奨します。

「TARGET」と表示されているコンポーネントの通常の位置が1枚目の画像です。positionプロパティとオフセットプロパティを使って位置を動かしたのが2枚目の画像です。

コンポーネントを例のように動かすには、プロパティを以下のように設定します。

プロパティ
position absolute
offsetTop 10px
offsetBottom 20px
offsetStart 40px
offsetEnd 80px

例のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "direction": "ltr",
  "body": {
    "type": "box",
    "layout": "vertical",
    "contents": [
      {
        "type": "box",
        "layout": "horizontal",
        "contents": [
          {
            "type": "text",
            "text": "REFERENCE BOX\n1\n2\n3",
            "align": "center",
            "wrap": true
          }
        ],
        "backgroundColor": "#80ffff"
      },
      {
        "type": "box",
        "layout": "horizontal",
        "contents": [
          {
            "type": "text",
            "text": "TARGET"
          }
        ],
        "backgroundColor": "#ff8080",
        "position": "absolute",
        "offsetStart": "40px",
        "offsetEnd": "80px",
        "offsetTop": "10px",
        "offsetBottom": "20px"
      }
    ]
  }
}
# 絶対位置の子コンポーネントと親コンポーネントのサイズ

positionプロパティがabsoluteに設定された子ボックスコンポーネントは、親コンポーネントの大きさに影響をを与えなくなり、さらに親コンポーネントの影響を受けなくなります。コンポーネントが親コンポーネントよりも大きい場合、親コンポーネントの外側にはみ出た部分は表示されません。

絶対位置と相対位置の効果を比べてみましょう。最初の画像にある水平ボックス「REFERENCE BOX」コンポーネントは、相対位置に設定されています。同じコンポーネントを絶対位置に設定したものが2番目の画像です。

2番目の画像の例でわかるように、「REFERENCE BOX」の大きさは、親コンポーネント(垂直ボックス)の大きさに影響を与えなくなり、さらに親コンポーネントの影響を受けなくなります。そのため、親コンポーネントよりも大きい部分(「2」と「3」の行)は表示されていません。また、親コンポーネント(余白)の影響で大きくなっていた左右の余白部分は、元の大きさ(テキスト「REFERENCE BOX」の幅)に戻ります。

# 線形グラデーション背景

ボックスコンポーネントでは、background.typeプロパティにlinearGradientを指定することで、背景に線形グラデーションを設定できます。ここでは、グラデーションの角度中間色の設定方法を学びます。

グラデーションの方向は親の書字方向に影響されません

グラデーションの方向は、親要素の書字方向(LTRまたはRTL)の影響を受けません。

# 線形グラデーションの角度

線形グラデーションの角度は、0度から360度未満の整数または少数で指定できます。角度を90度にするには90deg、23.5度にするには23.5degを指定します。角度によって、グラデーションの方向が変わります。

  • 0度:下から上
  • 45度:左下から右上
  • 90度:左から右
  • 180度:上から下

角度が大きくなるにつれて、方向は時計回りに回転します。

0度の線形グラデーション(下から上)

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "vertical",
    "contents": [],
    "background": {
      "type": "linearGradient",
      "angle": "0deg",
      "startColor": "#ff0000",
      "endColor": "#0000ff"
    },
    "height": "200px"
  }
}

45度の線形グラデーション(左下から右上)

90度の線形グラデーション(左から右)

180度の線形グラデーション(上から下)

詳しくは、『Messaging APIリファレンス』の「ボックス」を参照してください。

# グラデーションの中間色

グラデーションに中間色を追加する、つまり、グラデーションを3色にするには、centerColorプロパティを指定します。centerPositionプロパティで中間色の位置を指定できます。

開始点から10%の位置に中間色を置いた場合

開始点から10%の位置に中間色を置いた3色のグラデーション

上のFlex Messageを表現するには以下のようなJSONデータを指定します。

{
  "type": "bubble",
  "body": {
    "type": "box",
    "layout": "vertical",
    "contents": [],
    "background": {
      "type": "linearGradient",
      "angle": "0deg",
      "startColor": "#ff0000",
      "centerColor": "#0000ff",
      "endColor": "#00ff00",
      "centerPosition": "10%"
    },
    "height": "200px"
  }
}

開始点から50%の位置に中間色を置いた場合

開始点から50%の位置に中間色を置いた3色のグラデーション

開始点から90%の位置に中間色を置いた場合

開始点から90%の位置に中間色を置いた3色のグラデーション

# 描画順序

コンポーネントは、JSONで指定された順序で描画されます。JSON定義の最初のコンポーネントが最初に描画されます。そして、次のコンポーネントが最初のコンポーネントの上に描画されます。つまり、最後のコンポーネントはバブルの最前面に描画されます。

描画順序を変更するには、JSON定義のコンポーネントの順序を変更してください。
